パルテム ＳＺ工法　〔形成工法〕

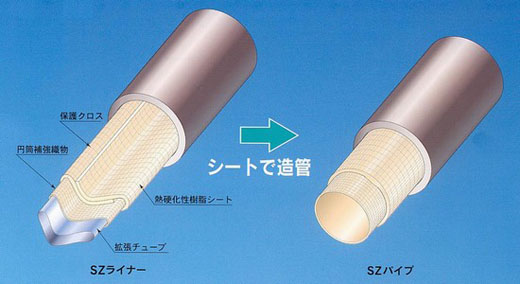

パルテムＳＺ工法は、マンホールを利用して既設管渠内にＳＺライナーを引き込み、空気と蒸気とでライナーを拡張・加熱して既設管渠の中に自立管を形成する工法です。
　 管内に形成されたＳＺパイプは、優れた耐久性、耐薬品性を有しています。

１．強靭なFRP管（単独管）を既設管の中に形成

　ＳＺライナーは既設管の中で硬化してＦＲＰ管になります。ＳＺパイプは、薄くても下水道用硬質塩化ビニル管と同等以上の単独管強度を有しています。このような強靭なＳＺパイプで既設管の若返りを図ります。

２．新管と同等以上の流下能力

　ＳＺ施工後は下水道管の内径は減少しますが、ＳＺパイプの内面は平滑であり、粗度係数は0.010以下ですので、施工後の流下能力は新管と同等以上と考えられます。

３．コンパクトな設備で確実な施工

　ＳＺ工法に使用する設備は、ボイラー、発電機、ポンプ、レッカーを除き非常にコンパクトです。ボイラーなどは少し遠くに置いても施工できますので、狭い場所や搬入路が確保しにくい場所でも施工が容易です。

４．本管と取付管とを単独管でつなぐSZ-B工法

　ＳＺ-Ｂ工法は、ツバが付いたＳＺ-Ｂライナーで下水道管から取付管口（本管と取付管との接合部）と取付管とをライニングする取付管ライニング工法です。
　 硬化したＳＺ-Ｂパイプは単独管としての強度を有しています。ＳＺ-Ｂライナーには伸びのある材料を使用していますので、曲管部でのシワを非常に小さくライニングできます。

５．安定した品質

　ＳＺ工法用樹脂は下水道用に特別に開発されたものを使用していますので、形成されたＳＺパイプは耐久性、耐薬品性に優れています。また、ＳＺライナーはきびしい品質管理のもとで生産されており、その品質は安定しています。

適用範囲

用途	下水道管渠、農業用水管、工業用水管、樋管等
管種	鉄筋コンクリート管、陶管、鋼管、コンクリート管
口径	200�o〜800�o
断面形状	円形
施工延長	標準70m（口径、厚さによる）
施工条件	管形成時のみ一時止水

連絡先

株式会社淺川組　（パルテム技術協会 会員）
〒640-8551　和歌山市小松原通三丁目６９番地
担当：事業本部営業部 　電話：073-423-7161／FAX ：073-436-3675
